제품소개
21세기 전문농업인을 위한 품질이 우수한 전문관수자재를 공급하겠습니다.
★여러분들께서 꼭 필요한 자료를 계산하여 얻을 수 있는 실행파일을 올려놓았습니다.
아래 링크를 클릭하시면 각 배관의 인입압력, 유량, 배관내경 지름을 입력하시면 압력손실 값이 자동으로 계산되어집니다.
많이 활용하시기 바랍니다.
* 비압축성유체 압력손실(=물의 압력손실) : https://joonohshin.github.io/dP_Calculator_IncompressibleFluid/
아래 링크를 클릭하시면 각 배관의 인입압력, 유량, 배관내경 지름을 입력하시면 압력손실 값이 자동으로 계산되어집니다.
많이 활용하시기 바랍니다.
* 비압축성유체 압력손실(=물의 압력손실) : https://joonohshin.github.io/dP_Calculator_IncompressibleFluid/
응용 분야
1) 관수 2) 분진 방지 3) 동해 및 염해방지 4) 축사 온도조절
특 징
1) 기계적 결합
2) 넓은 범위의 살수경과 유량
3) 다양한 물입자 크기
4) 사용압력 : 1.5~2.2 bar
5) 살수경 4 ~ 10미터
6) 여과조건 : 메쉬 No. 120 ASTM E11에 따름

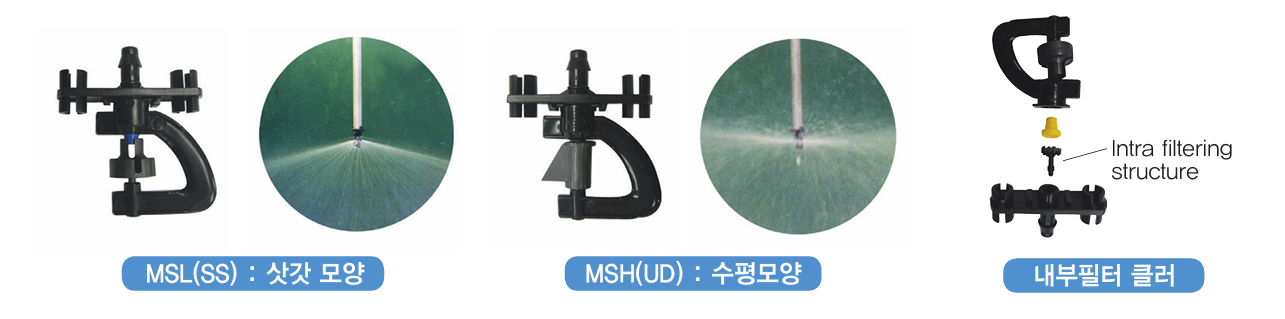

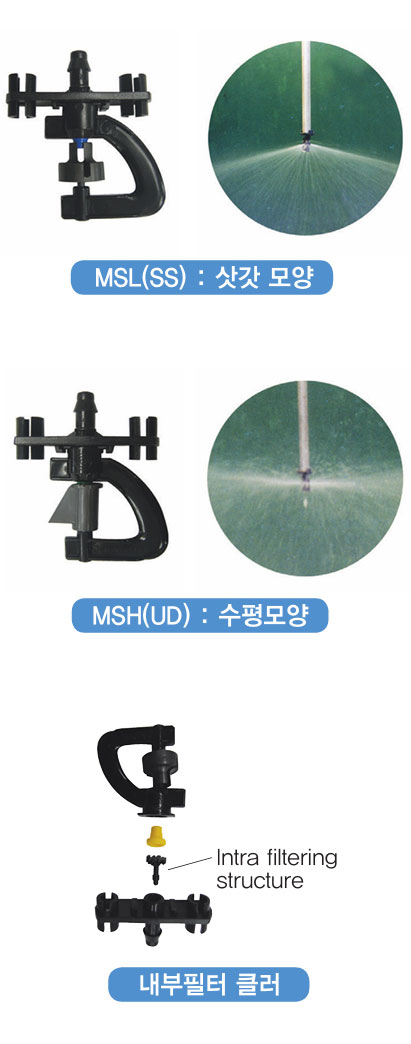

7) 내부 여과구조물이 있음(0.5, 0.9mm)
2) 넓은 범위의 살수경과 유량
3) 다양한 물입자 크기
4) 사용압력 : 1.5~2.2 bar
5) 살수경 4 ~ 10미터
6) 여과조건 : 메쉬 No. 120 ASTM E11에 따름
7) 내부 여과구조물이 있음(0.5, 0.9mm)
표 1. MS 스프링클러의 기초자료 : 물의 온도 8℃, 공기온도 10℃
| 구분 | 상회전자 살수반경(M)¹ | 하회전자 살수반경(M)¹ | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 노즐색 (유량,ℓ/hr @2 bar) |
압 력 (bar) |
위쪽 위로 설치높이² |
위쪽 아래로 설치높이 (Upside-down 설치높이) |
위쪽 위로 설치높이² |
위쪽 아래로 설치높이 (Upside-down 설치높이) |
||||
| 1M | 1M | 1.5M | 2M | 1M | 1M | 1.5M | 2M | ||
| 35 | 1.5 | 2.5 | 2.0 | 2.3 | 2.5 | 2.3 | 2.3 | 2.6 | 2.8 |
| 2.0 | 2.8 | 2.2 | 2.3 | 2.6 | 2.4 | 2.5 | 2.6 | 2.8 | |
| 70 | 1.5 | 3.1 | 2.1 | 2.4 | 2.8 | 2.7 | 3.0 | 3.1 | 3.6 |
| 2.0 | 3.2 | 2.3 | 2.5 | 2.9 | 2.7 | 3.2 | 3.3 | 3.7 | |
| 100 | 1.5 | 3.4 | 2.3 | 2.5 | 2.9 | 2.7 | 3.4 | 3.5 | 4.0 |
| 2.0 | 3.4 | 2.5 | 2.7 | 3.1 | 3.1 | 3.6 | 3.9 | 4.5 | |
| 120 | 1.5 | 3.5 | 2.4 | 2.8 | 3.2 | 3.0 | 3.6 | 3.9 | 4.2 |
| 2.0 | 3.6 | 2.7 | 3.0 | 3.5 | 3.3 | 3.7 | 4.2 | 4.7 | |
| 140 | 1.5 | 3.6 | 2.6 | 3.0 | 3.4 | 3.3 | 3.7 | 4.2 | 4.7 |
| 2.0 | 3.7 | 2.9 | 3.2 | 3.6 | 3.4 | 3.9 | 4.5 | 5.0 | |
| 200 | 1.5 | 3.9 | 2.7 | 3.1 | 3.5 | 3.4 | 3.7 | 4.2 | 4.7 |
| 2.0 | 4.2 | 3.0 | 3.3 | 3.7 | 3.6 | 3.9 | 4.5 | 5.0 | |
* 참조
1. 살수각도는 12° 임. 이 때 압력은 2 bar 임.
2. 위쪽위로 설치높이 임.(Upside-up)
3. 위 자료는 대표치임. 따라서 설계전 참조만 요. 물의 온도와 점도가 다르고 또한 공기의 온도에 따른 공기의
저항이 다를 수가 있으므로 설치전 주위 환경에 맞는 실험을 가질 것을 요함.
1. 살수각도는 12° 임. 이 때 압력은 2 bar 임.
2. 위쪽위로 설치높이 임.(Upside-up)
3. 위 자료는 대표치임. 따라서 설계전 참조만 요. 물의 온도와 점도가 다르고 또한 공기의 온도에 따른 공기의
저항이 다를 수가 있으므로 설치전 주위 환경에 맞는 실험을 가질 것을 요함.
